非标定制全自动内径测量仪

发布时间:2021-10-16 12:04

天 拓 测 控

TEAMTOP

精密检测设备  非标设备开发







产品简介

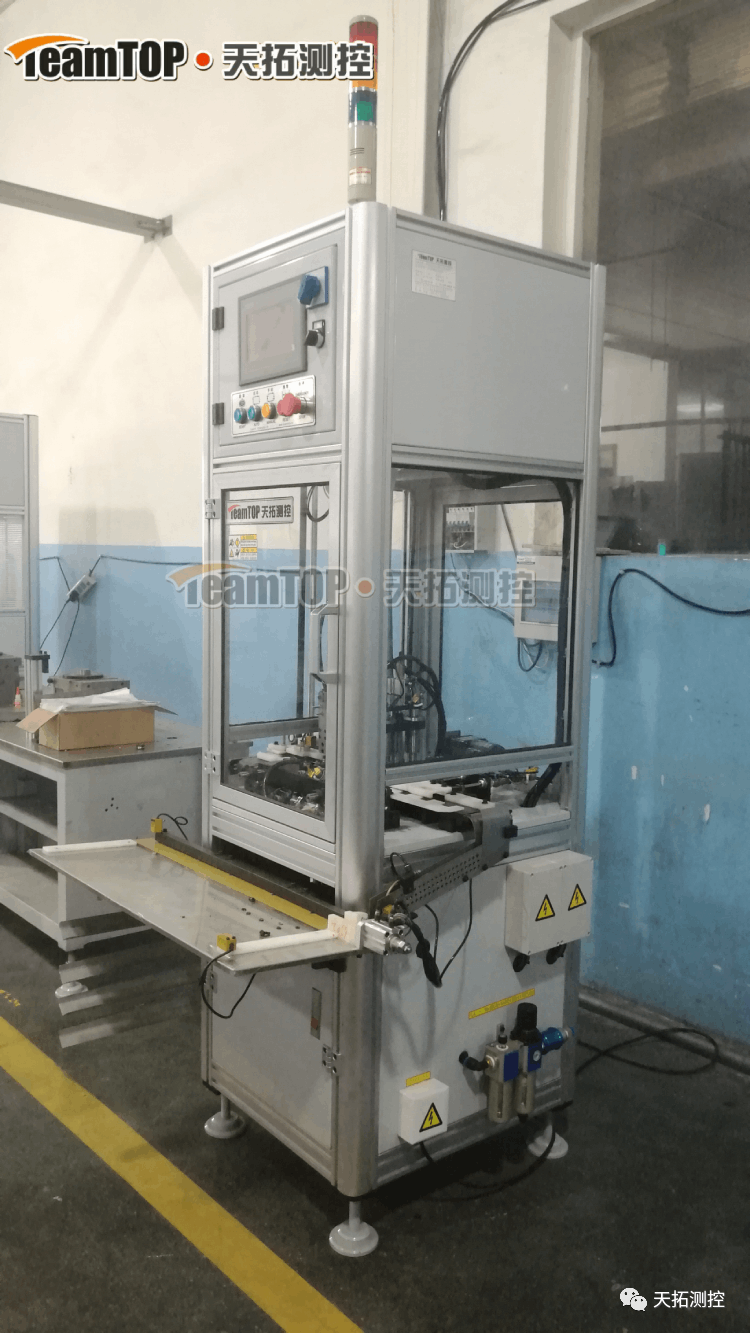

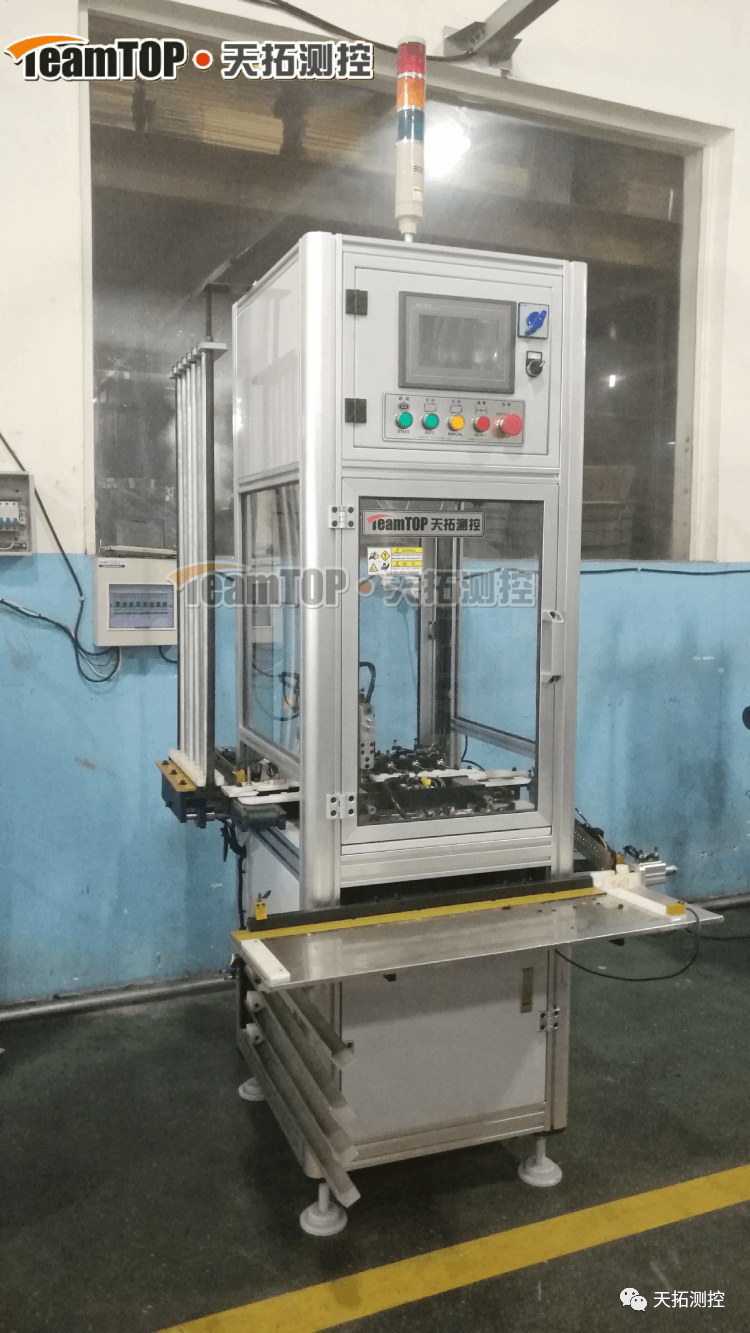

全自动内径测量仪基本型是用于检测成品轴承或轴承套圈内孔内径尺寸的自动化检测/测量设备。设备主要由上料机构、传送机构、测量系统、不良品剔除、OK品下料输出等部件组成。








内孔测量采用上下单截面或两点直径测量方式,自动计算椭圆度和锥度,也可选择关闭椭圆度检测仅测量上下截面单一直径,效率提高,也可以按需定制。此款设备我司已开发制造多年,广泛应用于多个轴承生产厂家并拥有不错的口碑,为客户创造了一定的价值,是一款相对成熟稳定的检测设备。









主要功能

1) 采用天拓测控研发并获得国家发明专利的高精度内孔检测机构;

2) 机床基本功能:测量内孔上下截面单点或两点直径,自动计算相对椭圆度和锥度;

3) 可选择关闭相对椭圆度检测功能,关闭后仅测上下截面的单一直径,效率提高;

4) 进口高精密测量仪器,精度0.1μm,三点定心接触式测头数值精确可靠;

5标准件定量手工校准对标,对标值超差手动补偿功能;

6)集成的OK品、不良品自动下料系统,简洁方便的同时防止套圈的確碰伤;

7) 触摸屏操作控制系统带故障反馈及停机报警;

8) 测量数据实时显示;

……………可根据需要增配或减配定

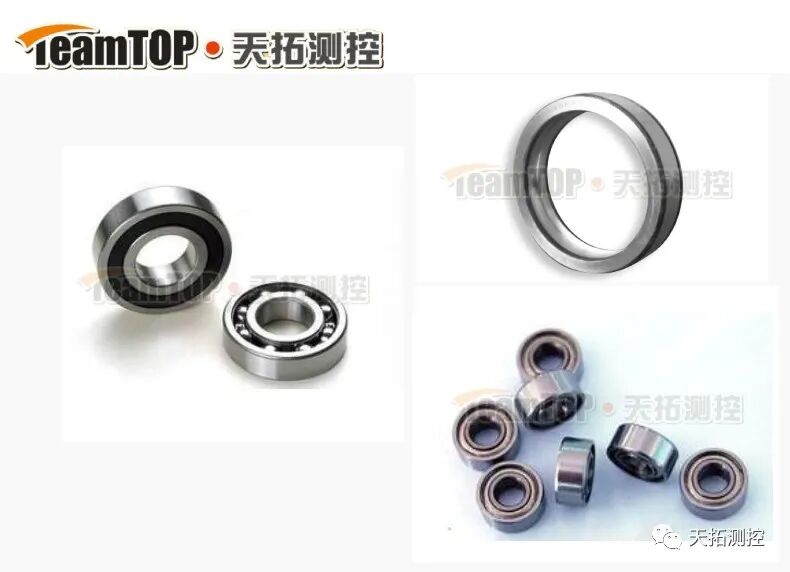

适用工件




























品质保障
